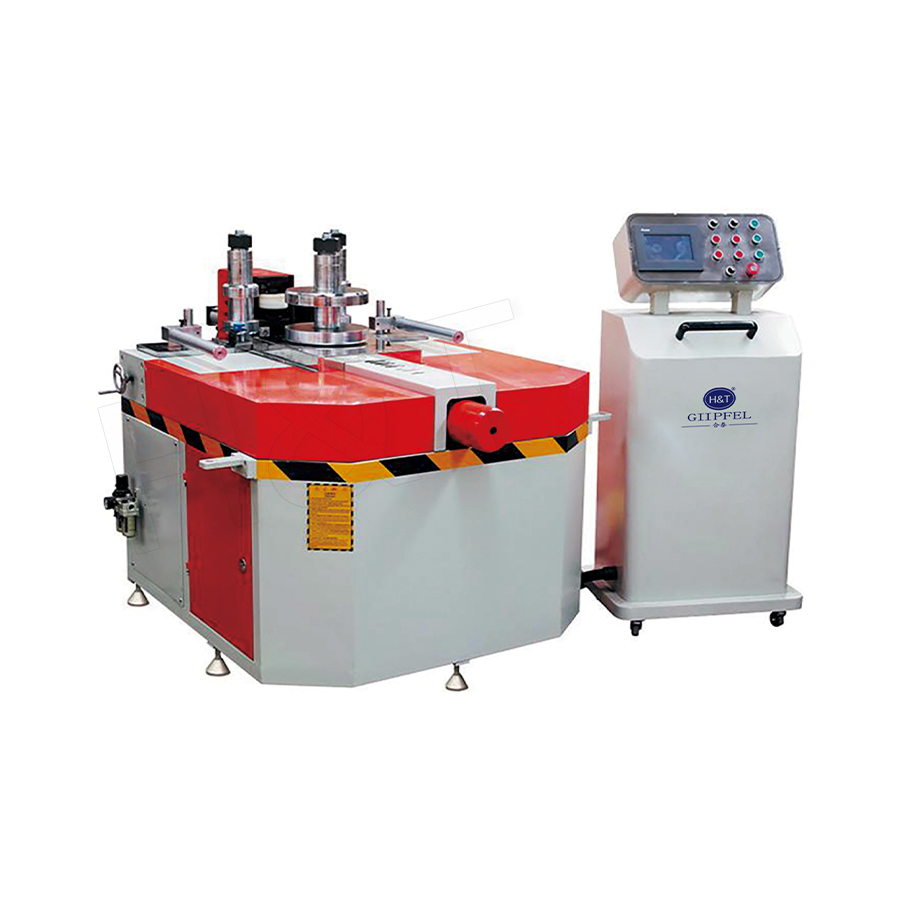

Mesin Lentur Berguling 3D ialah proses pembentukan logam dikawal CNC yang menggunakan tiga atau lebih penggelek boleh laras bebas untuk terus membengkokkan profil logam, tiub atau plat ke dalam geometri melengkung yang kompleks dalam ruang tiga dimensi. Tidak seperti lenturan gulungan 2D konvensional—yang menghasilkan lengkok bulat ringkas dalam satu satah—Mesin Lentur Berguling 3D secara serentak mengawal kelengkungan bahan kerja dalam arah X, Y dan Z, membolehkan penghasilan lengkung spatial seperti heliks, lengkok majmuk, elips, laluan parabolaD dan bentuk bebas.
Tiga penggelek berfungsi sebagai sistem ubah bentuk progresif: apabila bahan kerja disuap di antara mereka, setiap kedudukan penggelek dilaraskan secara bebas oleh pemacu servo di bawah kawalan CNC, menjana ubah bentuk plastik setempat yang membengkokkan keratan rentas ke laluan melengkung sasaran. Kebolehulangan kedudukan roller CNC daripada kira-kira 0.01 mm membolehkan penghasilan komponen seni bina, aeroangkasa dan struktur yang kompleks yang mustahil dicapai dengan peralatan lenturan gulungan manual atau 2D.
Cara Mesin Lentur Berguling 3D Berfungsi
Prinsip Pembentukan Tiga Gelek
Dalam konfigurasi tiga penggelek standard, dua penggelek berfungsi sebagai penggelek sokongan/pemacu (kedudukan tetap atau boleh laras) dan satu penggelek ialah penggelek lentur (boleh laras menegak). Apabila bahan kerja melepasi antara penggelek, anjakan menegak penggelek lentur menentukan jejari kelengkungan setempat pada titik sentuhan. Dengan mempelbagaikan anjakan ini secara berterusan semasa profil dimasukkan, lengkung jejari berubah secara berterusan—bukannya lengkok jejari tetap—boleh dihasilkan sepanjang keseluruhan bahan kerja.
Pembentukan Ruang 3D
Untuk pengeluaran lengkung 3D yang sebenar, pemasangan penggelek dipasang pada sistem yang turut membenarkan pelarasan sisi (paksi-Y) dan putaran (putaran) bagi titik sentuhan penggelek semasa profil masuk. Ini membolehkan arah lenturan berubah secara berterusan sepanjang panjang bahan kerja, menghasilkan bentuk heliks, sebatian-lengkung, dan berpintal secara ruang. Sistem CNC menginterpolasi semua paksi penggelek secara serentak, menterjemahkan geometri lengkung sasaran 3D ke dalam urutan gerakan penggelek berbilang paksi yang diselaraskan.
Lenturan Berbilang Pas untuk Jejari Tegang
Untuk jejari yang lebih ketat daripada yang boleh dicapai dalam satu laluan (biasanya nisbah R/ketinggian bahagian kurang daripada 5:1 untuk bahagian struktur), program CNC melaksanakan berbilang hantaran dengan anjakan roller yang meningkat secara berperingkat, membengkokkan profil secara beransur-ansur ke jejari sasaran tanpa memberi tekanan berlebihan pada bahan. Bilangan hantaran yang diperlukan bergantung pada kemuluran bahan dan jejari sasaran; bahagian aluminium mungkin memerlukan 3–5 hantaran , manakala logam yang lebih lembut boleh mencapai sasaran dalam 1–2 hantaran.
Kelebihan Teknikal Utama
Kebolehulangan Tinggi dan Ketepatan CNC
Kedudukan roller didorong servo dengan maklum balas pengekod mencapai kebolehulangan kedudukan roller 0.01 mm , yang diterjemahkan kepada ketekalan jejari lebih baik daripada ±0.5% merentas panjang profil penuh. Ketepatan ini adalah penting untuk struktur seni bina di mana komponen melengkung yang sama mesti dipasang dengan jurang sambungan seragam, dan untuk bingkai aeroangkasa yang sisihan lengkung menjejaskan prestasi aerodinamik.
Tekanan Sisa Rendah dan Kestabilan Dimensi
Kerana Mesin Lentur Berguling 3D mengedarkan ubah bentuk lenturan secara beransur-ansur dan secara progresif sepanjang profil panjang-daripada menerapkannya pada satu titik seperti dalam lenturan akhbar-taburan tegasan baki di bahagian siap adalah lebih seragam dan lebih rendah dalam magnitud. Ini menghasilkan kestabilan dimensi yang lebih baik dari semasa ke semasa, springback berkurangan selepas terbentuk dan risiko ubah bentuk tertunda yang lebih rendah semasa operasi kimpalan atau salutan hiliran.
Pelbagai Jenis dan Saiz Profil
Mesin Lentur Bergolek 3D memuatkan keratan rentas luas profil struktur dan seni bina dengan melengkapkan penggelek dengan alur padan profil atau permukaan rata:
- Tiub dan paip bulat (Ø20 mm hingga Ø500 mm)
- Bahagian berongga segi empat sama dan segi empat tepat (20×20 hingga 400×200 mm)
- Keluli sudut (L30×30 hingga L200×200 mm)
- Keluli saluran (bahagian U / C, sehingga C300)
- Rasuk-H dan rasuk-I (sehingga HEA 300 dan lebih berat pada mesin besar)
- Penyemperitan aluminium tersuai (bahagian T, bahagian Z, profil dinding langsir)
- Pinggan rata (untuk kon dan kepala hidangan pra-bentuk)
Automasi dan Pengukuran Bersepadu
Sistem Mesin Lentur Berguling 3D termaju menyepadukan pengukuran jejari dalam talian—menggunakan penderia jarak laser atau kalkulator kelengkungan berasaskan pengekod—yang menyalurkan kembali data geometri lengkung masa nyata kepada pengawal CNC. Sistem secara automatik melaraskan kedudukan penggelek untuk membetulkan sisihan antara jejari sebenar dan sasaran pertengahan pas, tanpa menghentikan mesin. Kawalan jejari gelung tertutup ini mengurangkan kadar sekerap pada profil kompleks daripada 5–15% (gelung terbuka) ke bawah 1% .
Perbandingan: Mesin Lentur Berguling 3D lwn Kaedah Lenturan Lain untuk Profil
| Kriteria | Mesin Lentur Berguling 3D | Regangan Lentur | Tekan Lentur |
|---|---|---|---|
| Lengkung spatial 3D | Ya (keupayaan asli) | Terhad (dibataskan) | Tidak |
| Lengkung jejari boleh ubah | Ya (berterusan) | Terhad | Tidak |
| Saiz profil maks | Besar (HEA 300 ) | besar | Sederhana |
| Kawalan springback | Baik (gelung tertutup) | Cemerlang (<0.5°) | Sederhana |
| Kos perkakas setiap profil | Rendah (set alur penggelek) | Tinggi (mati tersuai setiap jejari) | Sederhana |
| Terbaik untuk | Lengkung 3D kompleks, pembolehubah R | Lengkok seragam panjang, springback rendah | Selekoh diskret pendek |
Aplikasi Industri Mesin Lentur Rolling 3D
Binaan Seni Bina dan Struktur
Mesin Lentur Berguling 3D ialah teknologi utama untuk menghasilkan elemen keluli struktur melengkung dalam bangunan bersilang besar, kanopi stadium, bumbung terminal lapangan terbang dan jambatan pejalan kaki. Rasuk-I struktur, bahagian berongga dan profil saluran yang dibengkokkan ke dalam geometri heliks atau lengkung kompaun biasanya digunakan dalam tangga berciri, susur tangan melengkung dan nod bingkai ruang di mana lengkung menukar arah dalam ruang 3D.
Kerangka Kenderaan Automotif dan Rel
Gerbang bumbung, keliling tingkap dan rel struktur sisi badan untuk bas, kereta rel dan kenderaan tujuan khas mengikut laluan lengkung 3D kompleks yang mematuhi permukaan reka bentuk luaran kenderaan. Mesin Lentur Berguling 3D menghasilkan anggota struktur melengkung ini daripada penyemperitan aluminium atau bahagian berongga keluli dalam pas mesin tunggal, dengan ketepatan jejari yang mencukupi untuk pemasangan terus ke dalam rangka kenderaan tanpa operasi pemasangan tambahan.
Pembinaan Kapal dan Struktur Luar Pesisir
Rangka badan kapal, rasuk dek melengkung dan selekoh paip dalam struktur bahagian atas platform luar pesisir memerlukan lenturan jejari besar bagi bahagian keluli berat. Mesin Lentur Berguling 3D untuk aplikasi pembinaan kapal boleh memproses bahagian sehingga 600 mm × 300 mm dengan ketebalan dinding sehingga 30 mm, memberikan lengkung kompaun yang diperlukan oleh geometri badan kapal tanpa herotan haba yang berkaitan dengan lenturan haba.
Struktur Suria dan Tenaga
Rel pelekap melengkung untuk tatasusunan panel solar pada bumbung melengkung atau fasad bangunan, bingkai nasel turbin angin dan ahli struktur perumahan sistem storan tenaga semuanya mendapat manfaat daripada keupayaan Mesin Lentur Gelek 3D untuk menghasilkan profil aluminium yang ringan dan melengkung tepat yang mematuhi geometri permukaan seni bina atau kejuruteraan yang kompleks.
Soalan Lazim Mengenai Mesin Lentur Berguling 3D
Bagaimanakah lengkung 3D diprogramkan ke dalam mesin?
Geometri lengkung 3D sasaran biasanya ditakrifkan sebagai awan titik, spline atau lengkung NURBS dalam model CAD 3D. Perisian pengaturcaraan luar talian mengimport geometri ini, mendiskrisikan lengkung ke dalam arahan kedudukan penggelek pada selang kenaikan suapan yang ditentukan, menggunakan pampasan springback dan menjana program CNC berbilang paksi. Program ini boleh disahkan melalui simulasi sebelum lenturan fizikal pertama, mengurangkan sekerap artikel pertama pada geometri kompleks.
Apakah jejari selekoh minimum yang boleh dicapai untuk bahagian struktur?
Untuk bahagian berongga segi empat sama keluli struktur standard (cth., RHS 100×100×5 mm), jejari lenturan minimum yang boleh dicapai dengan menggelek sejuk adalah lebih kurang 8–12× ketinggian bahagian (800–1,200 mm jejari garis tengah) tanpa herotan keratan rentas yang ketara. Jejari yang lebih ketat memerlukan berbilang pas dengan rawatan haba perantaraan atau penggunaan guling berbantukan mandrel, yang tersedia pada mesin khusus.
Adakah herotan keratan rentas (ovalization) berlaku semasa Mesin Lentur Guling 3D?
Ya, beberapa tahap ovalisasi keratan rentas atau herotan bebibir adalah wujud dalam lenturan gulungan. Untuk tiub bulat, ovalisasi pada selekoh biasanya terhad kepada 3–8% daripada OD nominal apabila jejari selekoh lebih besar daripada 10× OD. Untuk bahagian segi empat sama dan segi empat tepat, bonjolan sisi pada jejari luar boleh dikawal oleh alur penggelek dipadankan profil yang menyokong keempat-empat sisi semasa lenturan. Untuk rasuk dan saluran I, lengkokan web dihalang dengan melaraskan kelajuan dan tekanan penggelek lentur untuk mengekalkan kadar ubah bentuk terkawal.
