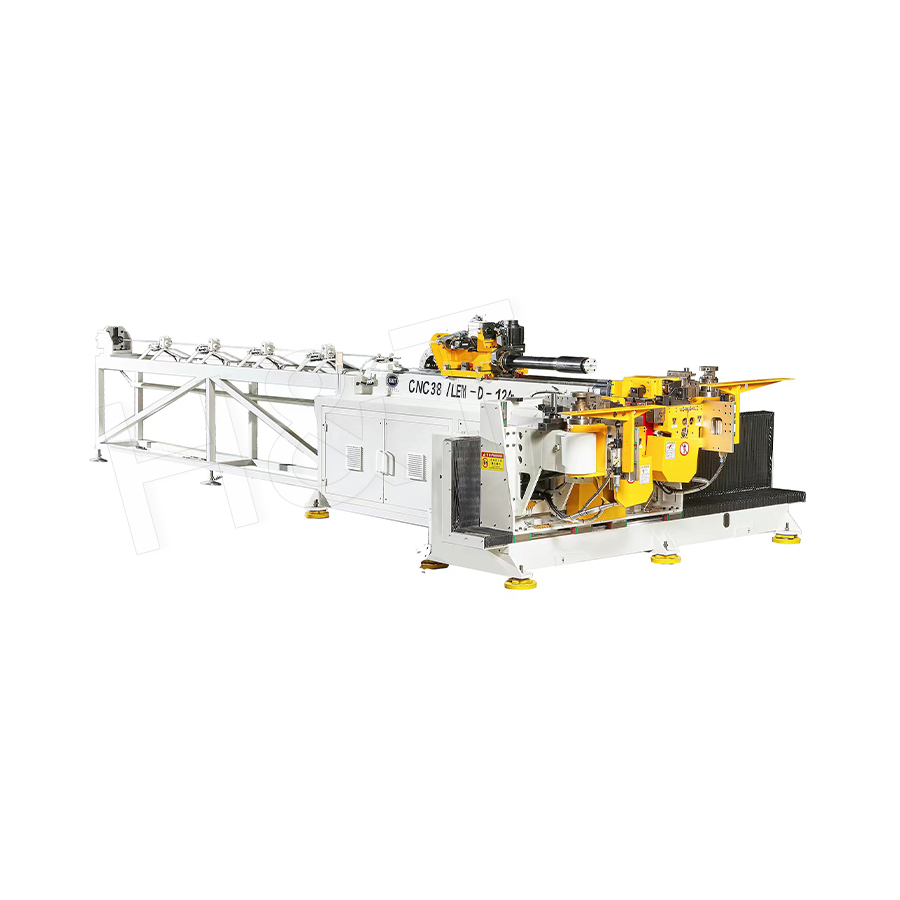

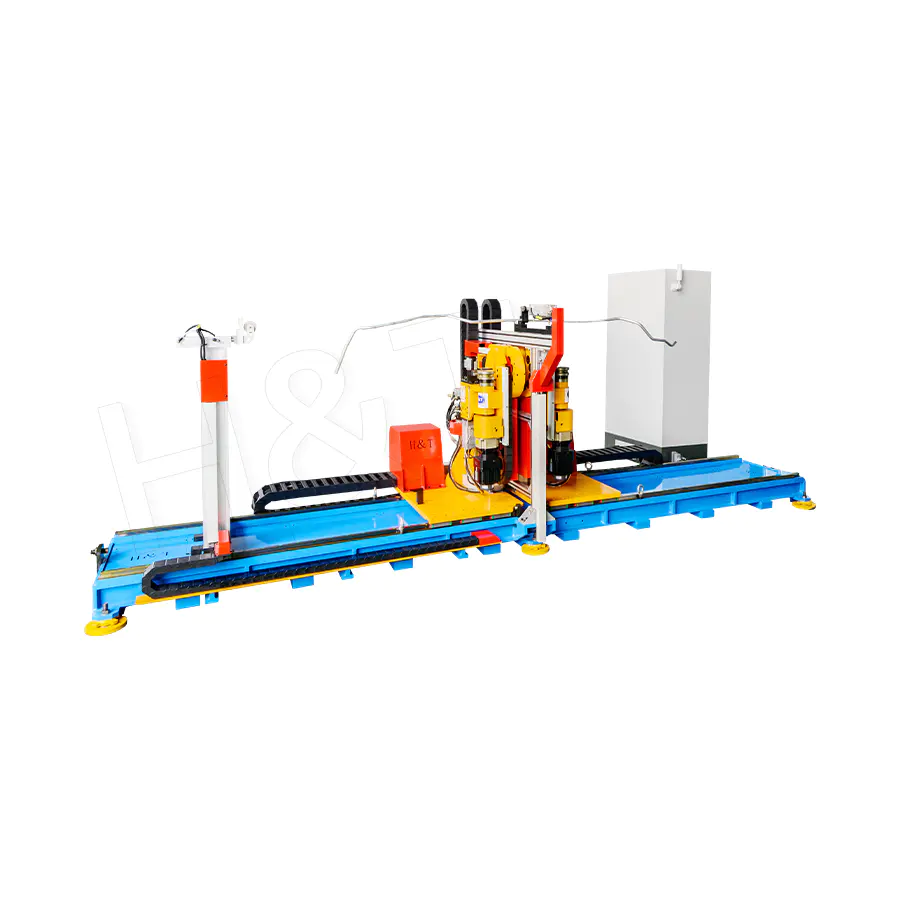

Mesin lentur tiub CNC merujuk kepada proses penggunaan teknologi kawalan berangka komputer (CNC) untuk membengkokkan tiub dan paip logam dengan tepat ke dalam sudut, jejari dan bentuk geometri berbilang satah yang telah ditetapkan. Mesin mesin lentur tiub CNC menyepadukan sistem pemacu servo penuh dengan struktur mekanikal ketepatan—termasuk dadu lentur, dadu pengapit, dadu tekanan, mandrel dan daut pengelap—semuanya diselaraskan dalam masa nyata oleh pengawal CNC untuk melaksanakan jujukan lenturan kompleks secara automatik dan berulang.
Mesin lentur tiub CNC amat diperlukan dalam barisan pengeluaran automatik moden merentasi bahagian automotif, pembinaan kapal, saluran paip tenaga, aeroangkasa dan industri instrumen ketepatan. Keupayaan mereka untuk melaksanakan program lenturan 3D berbilang jejari yang kompleks daripada satu persediaan—tanpa jigging semula manual—menjadikan mereka teknologi pilihan di mana-mana sahaja geometri tiub, daya pemprosesan dan ketekalan kualiti adalah kritikal.
Bagaimana Mesin Lentur Tiub CNC Berfungsi

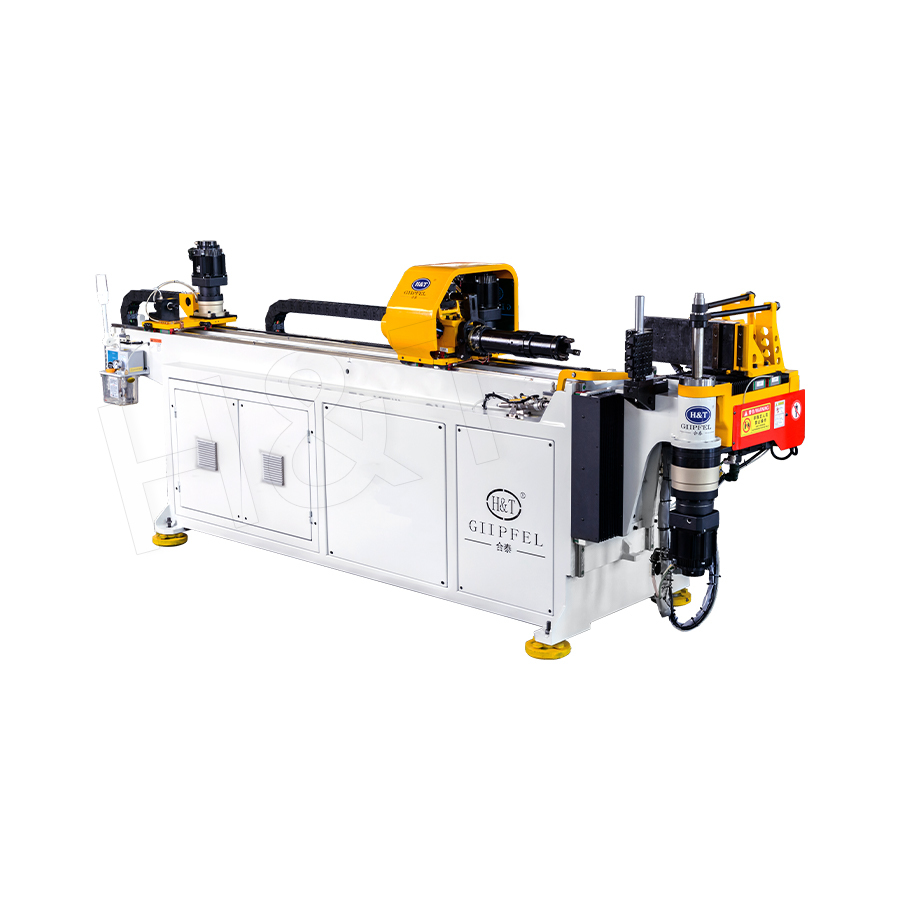

The Mesin lentur tiub CNC proses dikawal oleh urutan terkoordinasi paksi terkawal servo. Untuk kepala tunggal biasa Mesin lentur paip CNC , paksi terkawal termasuk:
- Paksi Y (suapan pengangkutan): Majukan tiub ke kedudukan selekoh yang diprogramkan di sepanjang paksi membujur tiub.
- Paksi B (putaran tiub): Putar tiub ke orientasi sudut yang betul sebelum setiap selekoh, membolehkan jujukan lenturan 3D berbilang satah, ciri utama untuk mesin lentur tiub mengendalikan bahagian yang kompleks.
- Paksi C (sudut lentur): Memandu lengan lentur dan mati melalui sudut selekoh sasaran, dengan pampasan lampiran over-lentur automatik yang digunakan oleh sistem CNC.
- Tekanan die dan pengapit die paksi: Gunakan pengapit terkawal dan daya rangsangan paksi semasa membongkok untuk menguruskan penipisan dinding dan mencegah kedutan, memastikan kualiti untuk kedua-duanya Mesin lentur paip CNCs dan teknologi pembentukan tiub lain.
- Paksi mandrel: Letakkan mandrel dalaman untuk menyokong lubang tiub pada titik selekoh, mengelakkan keruntuhan pada selekoh jejari ketat, terutamanya penting dalam mesin lentur tiub untuk tiub halus atau tekanan tinggi.
Pengawal CNC melaksanakan urutan selekoh penuh—Y, B, C, pengapit, acuan tekanan, mandrel—secara serentak dan dalam penyegerakan, melengkapkan setiap selekoh dalam masa yang singkat. 3–8 saat . Tiub brek automotif 10 selekoh, sebagai contoh, biasanya siap di bawah 60 saat jumlah masa kitaran, mempamerkan kecekapan Mesin lentur paip CNCs dalam pengeluaran volum tinggi.
Mesin lentur tiub CNC Tindanan Tunggal lwn Berbilang Tindanan
Salah satu keputusan konfigurasi yang paling penting dalam Mesin lentur tiub CNC ialah bilangan tindanan dadu yang dipasang pada kepala lentur. Pilihan ini secara langsung memberi kesan kepada masa kitaran setiap bahagian, kos perkakas dan kerumitan bahagian, sama ada peralatan digunakan sebagai sistem tiub standard atau yang lebih khusus. mesin lentur paip :
Mesin lentur tiub CNC Single-Stack Die
Konfigurasi tindanan tunggal memasang satu dadu lentur (satu jejari) pada kepala lentur. Ini ialah konfigurasi standard untuk bahagian yang semua selekoh berkongsi jejari yang sama, atau di mana volum pengeluaran tidak mewajarkan pelaburan alatan berbilang tindanan. Mesin tindanan tunggal menawarkan kelebihan kesederhanaan, kos perkakas yang lebih rendah dan penyelenggaraan yang mudah. Ia digunakan secara meluas untuk tiub bawah badan automotif, bingkai perabot, dan talian hidraulik am di mana jejari selekoh tunggal meliputi semua keperluan pengeluaran, termasuk aplikasi seperti Mesin lentur tiub CNC for automotive pipe pengeluaran.
Mesin lentur tiub CNC Double-Stack, Three-Stack, dan Multi-Stack Die
Konfigurasi dadu berbilang tindanan melekapkan dua, tiga atau lebih radius lentur yang berbeza pada turet biasa atau kepala lentur bertindan. Sistem CNC secara automatik mengindeks acuan yang betul untuk setiap selekoh tanpa campur tangan pengendali. Ini menghapuskan keperluan untuk memberhentikan mesin dan menukar perkakas apabila sesuatu bahagian memerlukan lenturan jejari yang berbeza—kelebihan kritikal untuk pemasangan tiub yang kompleks, terutamanya apabila mengendalikan bahan seperti keluli tahan karat dalam Mesin lentur tiub CNC for stainless steel pipe aplikasi. Faedah utama termasuk:
- Pengurangan masa kitaran: Menghapuskan perubahan cetakan manual mengurangkan jumlah masa kitaran bahagian sebanyak 40–70% pada bahagian berbilang jejari berbanding dengan persediaan tindanan tunggal berjujukan.
- Kerumitan bahagian: Mendayakan pengeluaran bahagian dengan 2–4 jejari selekoh berbeza dalam satu kitaran program, seperti rel bahan api automotif yang kompleks, manifold ekzos dan talian hidraulik aeroangkasa.
- Pengeluaran tanpa pemandu: Dengan semua jejari yang tersedia pada mesin, pengeluaran bahagian kompleks yang tidak dikawal sepenuhnya secara automatik boleh dilaksanakan apabila digabungkan dengan sistem pemuatan automatik.
| Konfigurasi | Jejari Bengkok setiap Persediaan | Terbaik Untuk | Kos Perkakas |
|---|---|---|---|
| Timbunan tunggal | 1 | Bahagian jejari tunggal, isipadu tinggi | rendah |
| Timbunan dua kali | 2 | Tiub automotif, pemasangan 2 jejari | Sederhana |
| Tiga timbunan | 3 | Talian hidraulik / bahan api yang kompleks | Sederhana-High |
| Berbilang tindanan (4 ) | 4 atau lebih | Aeroangkasa, manifold berbilang jejari | tinggi |
Kelebihan Utama Mesin lentur tiub CNC
Ketepatan dan Kebolehulangan
Pemacu servo penuh menghapuskan tindak balas dan hanyut hidraulik yang wujud dalam sistem lama. moden Pembengkok tiub CNC mencapai kebolehulangan sudut lentur ±0.1° dan ketepatan panjang suapan pengangkutan ±0.2 mm —membolehkan penerimaan artikel pertama dan pengeluaran stabil tanpa pelarasan pertengahan jangka. Tahap ketekalan ini adalah penting untuk talian brek automotif, di mana toleransi penjajaran pemasangan diukur dalam persepuluh milimeter.
Pampasan Springback Automatik
Pengawal CNC menyimpan pekali springback khusus bahan dan secara automatik membengkokkan setiap bengkok mengikut jumlah yang dikira, jadi tiub kembali ke sudut sasaran yang tepat. Ini menghapuskan percubaan-dan-ralat manual yang diperlukan dengan NC atau bender manual, mengurangkan sisa persediaan sebanyak 60–80% apabila menukar bahan atau ketebalan dinding, keupayaan yang biasa ditemui dalam lanjutan Bender paip CNC .
Keupayaan Bahagian 3D Kompleks
Operator boleh mengimport geometri tiub 3D terus daripada fail CAD (IGES, STEP) ke dalam perisian pengaturcaraan luar talian mesin lentur. Perisian secara automatik mengira jujukan lentur Y-B-C, menyemak perlanggaran alatan dan menjana program mesin—mengalih keluar semua pengiraan manual daripada proses. Bahagian dengan sehingga 20 atau lebih selekoh dalam berbilang satah boleh diprogramkan dan dibuktikan dalam satu hari bekerja, memanfaatkan sepenuhnya keupayaan yang moden Bender tiub CNC .
Integrasi dengan Barisan Pengeluaran Automatik
Bender CNC direka bentuk untuk penyepaduan dengan sistem pemuatan/pemunggahan robot, mesin pembentuk akhir hiliran, dan stesen pemeriksaan berasaskan penglihatan. Komunikasi melalui protokol perindustrian standard (EtherCAT, PROFINET) membolehkan pembengkok menerima pesanan pengeluaran daripada MES dan melaporkan parameter bengkok sebenar untuk kebolehkesanan—menyokong 100% bahagian kebolehkesanan diperlukan dalam automotif Tier-1 dan rantaian bekalan aeroangkasa, sama ada menggunakan a Bender tiub CNC atau a Bender paip CNC .
Mesin lentur tiub CNC lwn. Lentur NC lwn Lentur Manual
| Ciri | Mesin lentur tiub CNC | NC Bengkok | Lenturan Manual |
|---|---|---|---|
| Ketepatan Sudut Bengkok | ±0.1° | ±0.3–0.5° | ±1–3° |
| Lenturan Berbilang Satah 3D | Ya (automatik) | Terhad | Tidak |
| Pampasan Springback | Automatik | Separa automatik | Percubaan manual |
| Sokongan Die berbilang tindanan | ya | Jarang-jarang | Tidak |
| Import Program CAD | ya (IGES/STEP) | Tidak | Tidak |
| Integrasi Automasi | penuh | separa | Tidakne |
Bahan Berkenaan dan Spesifikasi Tiub
Mesin lentur tiub CNC mesin boleh memproses pelbagai jenis bahan, dengan syarat daya pengapit mesin, tork lentur, dan perkakas dipadankan dengan sifat bahan. Di banyak kilang moden, an mesin lentur tiub CNC automatik meningkatkan lagi ketekalan dan produktiviti merentas jenis bahan yang berbeza:
- Keluli karbon dan keluli aloi rendah: Substrat yang paling biasa. Kebolehbentukan yang baik untuk nisbah ketebalan dinding kepada-OD melebihi 1:30. Perkakas sisipan karbida standard menyediakan hayat perkhidmatan yang panjang.
- Keluli tahan karat (304, 316L): Kadar springback dan pengerasan kerja yang lebih tinggi memerlukan pampasan lebih-lentur yang lebih tinggi dan perkakasan yang lebih berat. Jejari bengkok hendaklah sekurang-kurangnya 2× tiub OD untuk mengelakkan permukaan retak.
- Aloi aluminium (6061, 6063): Memerlukan penyepuhlindapan kepada keadaan T0 untuk lenturan jejari ketat. Daya pembentukan yang lebih rendah membolehkan kelajuan lenturan yang lebih tinggi, mengurangkan masa kitaran dengan 20–30% berbanding keluli dengan OD yang sama.
- Tembaga dan loyang: Kemuluran yang sangat baik membolehkan lenturan ketat (R/D serendah 1.0) tanpa sokongan mandrel dalam konfigurasi dinding nipis. Digunakan secara meluas dalam lenturan tiub HVAC dan penyejukan.
- titanium: Memerlukan bahan perkakas khusus, pelinciran, dan kelajuan lenturan terkawal. Pembentukan hangat pada 200–300°C kadangkala diperlukan untuk lenturan jejari ketat pada titanium Gred 9.
Mesin lentur kepala tunggal CNC biasa mengendalikan OD tiub dari Ø6 mm hingga Ø130 mm , dengan ketebalan dinding dari 0.5 mm hingga 10 mm, bergantung pada saiz bingkai mesin dan kapasiti pemacu. Banyak pembeli global mendapatkan peralatan seperti Mesin lentur tiub CNC penyelesaian untuk mengimbangi prestasi dan kecekapan kos.
Aplikasi Industri Mesin lentur tiub CNC
Pembuatan Automotif
Kenderaan penumpang biasa mengandungi 15–40 pemasangan tiub bengkok dalam brek, bahan api, penyejukan transmisi, stereng kuasa, dan sistem penyaman udara. Talian mesin lentur tiub CNC dengan cetakan berbilang tindanan dan pembentukan akhir bersepadu—sering dikonfigurasikan sebagai mesin lentur tiub CNC automatiks —menghasilkan komponen ini pada kadar 400–1,200 perhimpunan setiap syif dengan kebolehkesanan penuh untuk membentuk parameter.
Aeroangkasa dan Pertahanan
Talian hidraulik pesawat beroperasi sehingga 5,000 PSI merentasi julat suhu yang melampau. CNC berputar dan membongkok titanium dan tiub keluli tahan karat mesti memenuhi piawaian kualiti AS9100, dengan setiap bahagian diberikan nombor siri unik yang dikaitkan dengan program lenturan, operator, lot bahan dan rekod pemeriksaannya.
Talian Paip Tenaga dan Pembinaan Kapal
Platform luar pesisir, kapal LNG dan loji proses perindustrian memerlukan bengkokan tiub berdiameter besar dalam sistem paip tekanan tinggi. Bender CNC untuk tiub dinding berat (OD sehingga 168 mm, dinding sehingga 16 mm) memberikan sudut lentur yang tepat dan kedudukan paksi neutral yang diperlukan untuk pengiraan tegasan paip dan pematuhan lukisan isometrik, dengan banyak projek menggunakan peralatan yang diperoleh daripada Mesin lentur tiub CNC pengilang.
Soalan Lazim Mengenai Mesin lentur tiub CNC
Bagaimanakah program mesin lentur tiub CNC dijana daripada model CAD 3D?
Geometri garis tengah tiub 3D dieksport daripada perisian CAD sebagai fail IGES atau STEP dan diimport ke dalam perisian pengaturcaraan luar talian mesin lentur. Perisian mengekstrak nilai Y (suapan), B (putaran), dan C (sudut lentur) untuk setiap selekoh, menggunakan pampasan springback khusus bahan, melakukan simulasi perlanggaran antara tiub dan perkakas, dan mengeluarkan atur cara mesin. Masa persediaan artikel pertama biasanya dikurangkan kepada bawah 30 minit untuk bahagian 10-bengkok menggunakan aliran kerja ini.
Apakah yang menyebabkan sudut lenturan tidak konsisten pada lentur CNC, dan bagaimanakah ia diperbetulkan?
Punca yang paling biasa ialah variasi springback bahan (panas bahan yang berbeza mempunyai kekuatan hasil yang berbeza sedikit), perkakas haus (kelegaan bertambah), atau pengapit/tekanan daya hanyut die. Sistem CNC moden menangani masalah ini dengan menyimpan pangkalan data springback khusus bahan, menggunakan maklum balas pengekod untuk mengesahkan sudut lentur sebenar, dan mengemas kini parameter pembetulan springback secara automatik selepas setiap bahagian jika tolok sudut sebaris disepadukan.
Berapa banyak tindanan mati yang saya perlukan untuk permohonan saya?
Jika semua selekoh pada semua bahagian mesin anda akan menghasilkan berkongsi jejari yang sama, satu tin tindanan adalah mencukupi. Jika bahagian memerlukan dua jejari yang berbeza, tindanan dua adalah penyelesaian yang paling kos efektif. Untuk tiga atau lebih jejari, atau untuk penukaran produk yang kerap merentasi banyak nombor bahagian, konfigurasi tiga atau berbilang tindanan meminimumkan masa henti pertukaran dan memaksimumkan penggunaan mesin.
Apakah jejari lentur minimum yang boleh dicapai dengan lentur CNC?
Dengan mandrel, pengelap die, dan boost lentur (mampatan tiub paksi semasa lenturan), bengkokkan jejari garis tengah 1.0–1.5× tiub OD boleh dicapai pada keluli karbon dan kuprum. Keluli tahan karat dan aluminium biasanya memerlukan sekurang-kurangnya 2× OD untuk mengelakkan permukaan retak. Jejari yang lebih ketat mungkin dengan perkakas yang dipanaskan atau penyepuhlindapan perantaraan antara pas lenturan.
