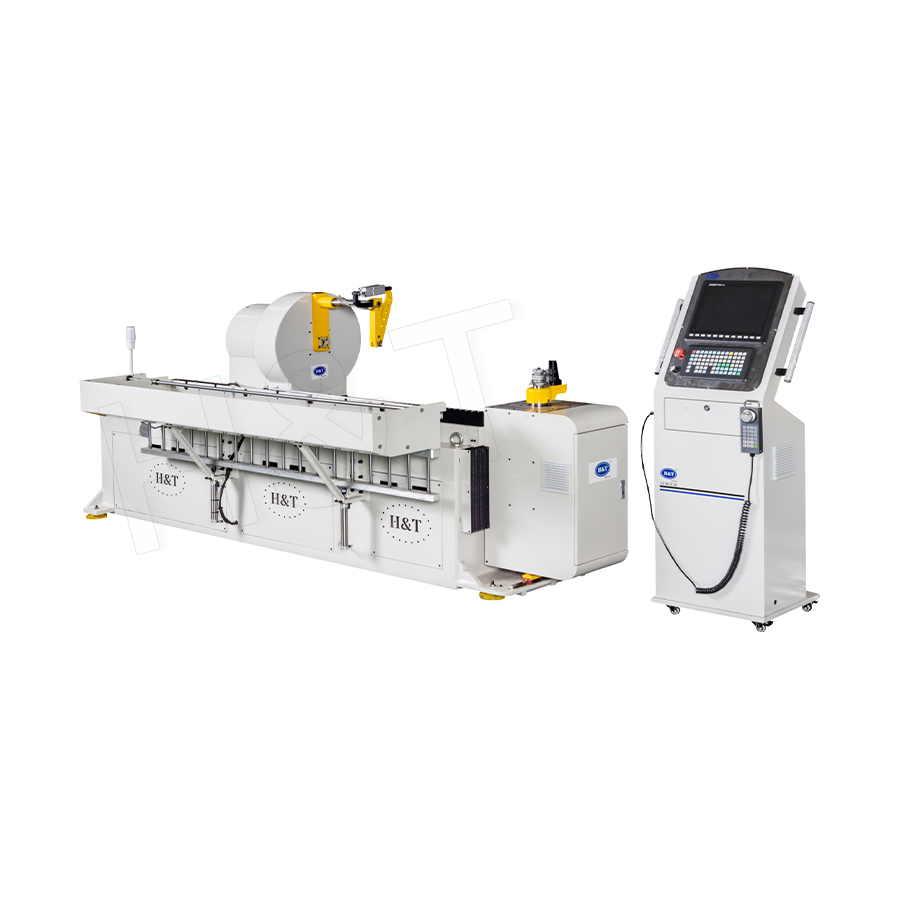

Mesin Lentur Wayar —juga dirujuk sebagai pembentukan dawai, Mesin Lenturan Kawat keluli, atau pembentukan dawai besi—adalah proses pembuatan industri di mana dawai logam (keluli, keluli tahan karat, tembaga, besi, aluminium atau dawai aloi khas) dibentuk menjadi konfigurasi 2D atau 3D yang telah ditetapkan oleh mesin lentur automatik atau separa automatik. Mesin ini menggunakan kepala lentur yang dipacu servo, lengan berputar dan mekanisme suapan dawai ketepatan untuk menghasilkan cangkuk, gelang, kurungan, spring, grid, bingkai, klip dan bentuk spatial kompleks daripada stok wayar bergelung dalam kitaran pengeluaran berkelajuan tinggi, berterusan dan boleh berulang.
Mesin Lentur Kawat terdiri daripada unit mudah dipacu sesondol 2D untuk bentuk wayar rata kepada sistem berbilang paksi 3D dikawal CNC yang mampu menghasilkan bentuk spatial yang kompleks dengan Putaran tanpa had 360° daripada kepala yang membongkok. Mesin Lentur Wayar CNC mewah boleh dilaksanakan 30–120 operasi lenturan seminit , menjadikannya penting dalam pembuatan volum tinggi untuk industri automotif, pembinaan, barangan rumah, pertanian dan elektronik.
Bagaimana Mesin Bengkok Tiub Berfungsi
Proses Mesin Bengkok Tiub melibatkan urutan operasi yang diselaraskan dengan tepat yang dilakukan oleh sistem mekanikal dan kawalan teras mesin:
- Meluruskan wayar: Wayar yang disalurkan daripada kekili gegelung melepasi pelurus berbilang penggelek yang menghilangkan kelengkungan sisa gegelung, menghantar wayar lurus tanpa ketegangan ke kepala lentur. Tekanan roller pelurus boleh laras untuk diameter dan bahan wayar yang berbeza.
- Suapan wayar terkawal servo: Unit suapan pinch-roller dipacu servo memajukan wayar dengan kenaikan yang diprogramkan dengan tepat antara operasi lenturan. Ketepatan panjang suapan sebanyak ±0.1 mm adalah standard pada sistem CNC, secara langsung menentukan panjang segmen lurus bahagian siap.
- Operasi kepala membongkok: Kepala lentur—yang memegang pin lentur dan alat pivot—berpusing mengikut sudut terprogram di sekeliling wayar, memaksanya membengkok pada titik sentuhan. Pada mesin 2D, kepala berputar dalam satah tetap. Pada mesin 3D, kepala lentur juga boleh berputar pada paksi membujur wayar (paksi-B), membolehkan selekoh ke mana-mana arah dalam ruang 3D.
- Memotong: Selepas selekoh terakhir, unit pemotong bersepadu (flying shear atau guillotine cutter) memutuskan bahagian siap daripada suapan wayar. Pemotongan disegerakkan dengan urutan lenturan oleh pengawal CNC, mengekalkan panjang bahagian keseluruhan yang tepat.
- Pelepasan: Bahagian siap dibuang ke dalam tong pengumpulan atau dipetik oleh robot atau penghantar untuk pemprosesan hiliran (kimpalan, salutan, pemasangan).
Mesin Lentur Tiub 2D lwn. Mesin Lentur Tiub 3D
Perbezaan antara keupayaan Mesin Lentur Tiub 2D dan 3D adalah asas kepada pemilihan mesin dan reka bentuk bahagian:
| Ciri | Mesin Lentur Tiub 2D | Mesin Lentur Tiub 3D |
|---|---|---|
| Bengkokkan pesawat | Pesawat tunggal sahaja | Berbilang satah (putaran 360°) |
| Bahagian tipikal | Klip rata, kurungan rata, cincin | Cangkuk 3D, mata air, bingkai ruang, bakul |
| Kos mesin | Lebih rendah | Lebih tinggi |
| Kerumitan pengaturcaraan | Mudah (X, Y, sudut) | Kompleks (X, Y, Z, paksi B, sudut) |
| Bahagian kebebasan geometri | Terhad kepada bentuk rata | Geometri spatial tanpa had |
| Kelajuan (biasa) | 60–120 selekoh/min | 30–80 selekoh/min |
Parameter Boleh Laras dan Fleksibiliti Kawalan
Mesin Lentur Kawat CNC Moden menyediakan kawalan parameter yang komprehensif, membolehkan mesin yang sama mengendalikan pelbagai diameter wayar, bahan dan geometri bahagian tanpa perkakas semula mekanikal:
- Sudut lentur: Boleh diprogramkan dari 1° hingga 360° setiap langkah lentur. Faktor pampasan springback disimpan setiap bahan dan diameter wayar, secara automatik melaraskan sudut yang diprogramkan untuk mencapai geometri sasaran selepas pemulihan elastik.
- Kelajuan lenturan: Kelajuan kepala lentur yang dikawal servo boleh laras daripada perlahan (untuk lenturan ketat pada bahan keras) kepada cepat (untuk lenturan mudah pada dawai mulur). Kelajuan boleh ubah dalam satu bahagian program mengoptimumkan masa kitaran tanpa mempertaruhkan tanda permukaan atau retak.
- Panjang suapan wayar: Setiap kenaikan suapan mentakrifkan panjang segmen lurus sebelum selekoh seterusnya. Kenaikan boleh terdiri daripada 0.1 mm hingga beberapa meter dalam program bahagian tunggal, memuatkan bahagian daripada klip kecil kepada bingkai perabot yang besar.
- Jejari lentur: Diameter pin lentur menentukan jejari lentur dalam. Set pin tukar cepat membenarkan penukaran jejari antara program bahagian tanpa masa henti yang dilanjutkan.
- Putaran paksi B (mesin 3D): Sudut satah lentur berbanding paksi wayar boleh diprogramkan setiap langkah selekoh, membolehkan selekoh berturut-turut diorientasikan ke mana-mana arah dalam ruang 3D.
Fungsi Bantu Bersepadu
Mesin Bengkok Tiub mesin selalunya dilengkapi dengan unit pemprosesan tambahan yang mengubahnya menjadi sel pengilangan wayar-ke-bahagian yang lengkap, menghapuskan keperluan untuk operasi hiliran yang berasingan:
- Unit pemotongan: Pemotong ricih terbang atau pemotong guillotine memutuskan wayar pada kedudukan yang diprogramkan. Daya pemotongan dan kelegaan bilah dilaraskan untuk setiap diameter wayar dan bahan untuk memastikan muka potong bebas burr.
- Unit Chamfering: Lampiran hujung chamfering nyahbur dan serong wayar yang dipotong di hujung sebaris, yang penting untuk keselamatan dan kualiti pemasangan dalam komponen seperti bingkai peranti perubatan dan borang wayar perkhidmatan makanan.
- Unit kimpalan: Modul kimpalan titik rintangan atau laser boleh menyambung hujung dawai atau persimpangan wayar silang sebaris, menghasilkan gelang bentuk tertutup, grid atau struktur bakul tanpa stesen kimpalan yang berasingan.
- Mencetak timbul dan menandakan: Gulungan timbul sebaris atau unit penanda laser menggunakan nombor bahagian, kod tarikh atau corak hiasan pada permukaan wayar semasa kitaran pembentukan, menyokong kebolehkesanan dan pembezaan produk.
- Penggulungan dan penyusunan automatik: Untuk pengeluaran volum tinggi, unit gegelung atau susun bersepadu mengumpulkan bahagian siap dalam berkas tersusun, sedia untuk pembungkusan atau salutan hiliran, tanpa pengendalian manual.
Bahan Kawat dan Julat Diameter
Mesin Lentur Tiub tersedia dalam konfigurasi yang meliputi diameter wayar daripada dawai ketepatan sub-milimeter kepada dawai struktur berat:
- Kawat keluli karbon (Q195, Q235, SAE 1006–1065): Substrat yang paling biasa. Kekuatan tegangan daripada 350 N/mm² (wayar lembut) hingga 1,500 N/mm² (wayar yang ditarik keras) memerlukan daya lentur yang berbeza-beza—pemilihan mesin mesti dinilai untuk bahan yang paling sukar dalam campuran pengeluaran.
- Kawat keluli tahan karat (302, 304, 316): Kadar springback dan pengerasan kerja yang lebih tinggi daripada keluli karbon. Digunakan dalam peralatan pemprosesan makanan, peranti perubatan, dan aplikasi marin. Biasanya memerlukan 15–25% lebih besar springback over-bend pampasan berbanding dawai keluli karbon yang setara.
- Kawat tembaga dan tembaga: Kemuluran yang sangat baik membolehkan selekoh ketat dan bentuk 3D yang kompleks. Biasa dalam komponen elektrik, barang hiasan dan sirip penukar haba. Daya pembentukan rendah sesuai dengan konfigurasi mesin yang ringan.
- Kawat aluminium: Digunakan dalam pembungkusan, automotif, dan bentuk wayar aeroangkasa. Memerlukan permukaan sentuhan perkakas yang digilap untuk mengelakkan calar permukaan yang boleh menyebabkan rekahan keletihan.
Julat kapasiti mesin standard: diameter wayar dari Ø0.3 mm (miniatur ketepatan) hingga Ø20 mm (struktur berat) , bergantung pada kelas mesin dan penarafan bingkai.
Aplikasi Industri
Pembinaan dan Pengukuhan
Pengayun rebar, ikatan tetulang konkrit dan jaringan dawai struktur adalah antara aplikasi Mesin Lentur Kawat dengan volum tertinggi. Mesin Lentur Tiub 2D Automatik menghasilkan stirrups dalam saiz standard (segi empat sama, segi empat tepat, poligon) pada kadar 1,000–3,000 keping sejam , jauh melebihi produktiviti lentur manual dan dengan variasi saiz sifar antara bahagian.
Komponen Automotif
Spring bingkai tempat duduk, penyokong sandaran kepala, palang kilasan penutup batang, bingkai bilah pengelap, dan cangkuk penyangkut ekzos dihasilkan pada Mesin Bengkok Tiub 2D dan 3D dalam kemudahan Automotif Tier-1 dan Tier-2. Pemasangan spring tempat duduk 3D yang kompleks dengan pelbagai selekoh spatial dihasilkan di 15-40 bahagian seminit pada bengkok dawai CNC berbilang paksi, menggantikan operasi membentuk manual yang memakan masa.
Barangan Rumah dan Perabot
Bingkai troli beli-belah, bakul rak pinggan mangkuk, rak dawai, jeriji gril barbeku dan penyangkut baju semuanya dihasilkan oleh Mesin Bengkok Tiub. Gabungan kimpalan sebaris dan lenturan pada pusat pembentukan dawai CNC membolehkan struktur bakul dawai yang kompleks dihasilkan daripada wayar tunggal dalam satu kitaran mesin, tanpa pemasangan manual diperlukan.
Peranti Perubatan dan Komponen Ketepatan
Wayar penetapan ortopedik, retraktor pembedahan, rangka kerja stent dan sesentuh spring ketepatan untuk penyambung elektronik memerlukan toleransi dimensi ±0.05–±0.1 mm pada diameter wayar 0.3–3 mm. Mesin Lentur Tiub 3D CNC dengan maklum balas kedudukan gelung tertutup dan pemeriksaan berasaskan penglihatan mencapai toleransi ini pada kadar yang tidak dapat didekati oleh pembentukan manual.
Soalan Lazim Mengenai Mesin Lentur Wayar
Apakah sudut lentur maksimum yang boleh dicapai dalam satu langkah?
Kebanyakan Mesin Lentur Wayar boleh bengkok sehingga 180° dalam satu langkah , dan beberapa kepala khusus berputar sehingga 360° untuk membentuk gelang atau gegelung lengkap dalam satu gerakan. Untuk selekoh melebihi 180° di mana geometri menghalang putaran kepala melepasi titik itu, wayar boleh diposisikan semula (putaran paksi B) untuk menghampiri sudut yang tinggal dari arah bertentangan.
Bagaimanakah springback diuruskan dalam Mesin Lentur Kawat?
Springback dalam Mesin Lenturan Wayar bergantung pada bahan dawai, diameter dan temperamen. Sistem CNC menyimpan nilai pembetulan springback bagi setiap kombinasi bahan/diameter dan secara automatik terlalu bengkok mengikut jumlah pampasan. Untuk dawai keluli yang ditarik keras, springback boleh 5°–15° setiap selekoh 90° ; untuk dawai tembaga anil, ia biasanya di bawah 2°. Pengesahan percubaan-lentur yang kerap apabila menukar lot wayar memastikan pembetulan yang disimpan kekal tepat.
Bolehkah Mesin Lentur Wayar mengendalikan wayar pra-bersalut atau dicat?
Ya, dengan syarat permukaan sentuhan perkakas digilap dan parameter lentur (kelajuan, jejari) dioptimumkan untuk meminimumkan tegasan permukaan pada salutan. Dawai bersalut PVC, dawai tergalvani dan dawai bersalut epoksi semuanya diproses secara tetap pada pembengkok wayar dengan reka bentuk perkakas yang sesuai. Walau bagaimanapun, selekoh jejari ketat pada wayar bersalut tebal boleh menyebabkan salutan retak pada ekstrados selekoh—jejari sekurang-kurangnya 3× diameter wayar disyorkan untuk wayar pra-bersalut untuk mengekalkan integriti salutan.
