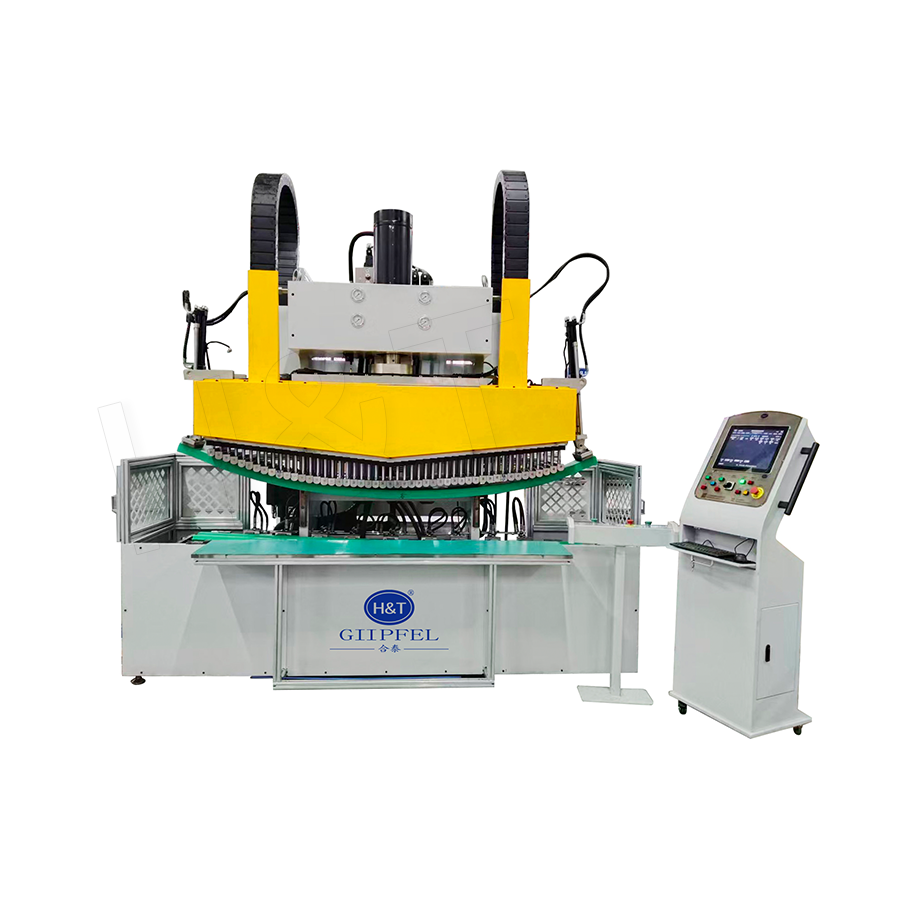

Mesin Lentur Tekan ialah proses pembentukan logam di mana bahan kerja—kebiasaannya kepingan atau plat rata—diletakkan di antara dua dadu (atas dan bawah) dan tertakluk kepada daya terkawal daripada mesin penekan (juga dikenali sebagai brek tekan atau mesin setem). Daya yang dikenakan menyebabkan bahan berubah bentuk secara plastis pada titik sentuhan dengan acuan, menghasilkan lenturan sudut dan geometri yang ditentukan. Tidak seperti lenturan gulungan berterusan atau lenturan lukis, Mesin Lentur Tekan mencipta lenturan pada satu titik setempat di sepanjang bahan kerja dalam setiap lejang akhbar.
Mesin Lentur Tekan berbeza daripada penekan mudah yang dikendalikan secara manual kepada brek penekan hidraulik CNC canggih yang mampu plat lentur sehingga 12 meter panjang dengan kapasiti daya lentur antara 40 tan hingga 3,000 tan , bergantung pada aplikasi. Ia merupakan asas kepada fabrikasi logam kepingan merentas industri termasuk pembinaan mesin, pembinaan, pembinaan kapal, automotif, HVAC dan penutup elektrik.
Komponen Utama Mesin Lentur Akhbar
Memahami struktur Mesin Lentur Akhbar menjelaskan cara setiap komponen menyumbang kepada ketepatan dan keselamatan pembentukan:
- Bingkai dan meja kerja: Rangka keluli yang dikimpal atau tuang menyokong semua beban mekanikal dan hidraulik. Die bawah dipasang pada meja kerja, yang menyediakan permukaan rujukan tegar di mana kepingan logam terbentuk. Pesongan bingkai di bawah beban adalah faktor utama dalam konsistensi sudut lentur sepanjang panjang lenturan penuh.
- Mati atas (ram / kepala tekanan): Pemegang alat atas boleh alih menegak membawa penebuk (mati atas). Ia didorong ke bawah oleh sistem pemacu hidraulik atau mekanikal, menggunakan daya pembentuk pada kepingan logam. Penghentian tolok belakang CNC dan kawalan kedalaman ram menentukan sudut dan kedudukan lenturan.
- Die bawah (blok mati): Biasanya mati V, mati U atau mati sudut akut dipadankan dengan profil tebuk. Lebar bukaan V menentukan jejari lentur dan daya yang diperlukan; bukaan V yang lebih luas memerlukan kurang daya tetapi menghasilkan jejari dalam yang lebih besar.
- Sistem pemacu: Sistem hidraulik adalah yang paling biasa untuk brek tekan besar, memberikan daya tinggi, kelajuan terkawal, dan kedudukan ram boleh atur cara. Pemacu mekanikal (gear sipi) digunakan untuk operasi pengosongan dan syiling berkelajuan tinggi. Pemacu servo-elektrik semakin diterima pakai untuk kecekapan tenaga dan ketepatan dalam brek tekan CNC.
- Sistem tolok belakang: Tolok belakang dikawal CNC meletakkan kepingan logam pada jari rujukan sebelum setiap lejang, memastikan lokasi lenturan yang konsisten di sepanjang bahan kerja. Tolok belakang berbilang paksi (sehingga 6 paksi) mengendalikan jujukan bebibir kompleks pada tempat kosong berbentuk tidak sekata.
- Sistem keselamatan: Tirai lampu keselamatan, panel kawalan dua tangan, had laju berkadar keselamatan semasa fasa penutupan (zon meredam) dan litar henti kecemasan mematuhi piawaian keselamatan mesin antarabangsa (ISO 13849, EN 12622) untuk melindungi pengendali daripada kecederaan penutupan akhbar.
Prinsip Kerja: Kitaran Mesin Lentur Akhbar
- Kedudukan helaian: Lembaran logam kosong diletakkan pada acuan bawah dan diletakkan pada jari tolok belakang, yang menempatkannya pada jarak yang diprogramkan dari garis tengah dadu untuk menetapkan kedudukan garisan selekoh yang betul.
- Pendekatan pantas: Mati atas turun dengan cepat pada daya yang dikurangkan sehingga berada dalam beberapa milimeter permukaan kepingan (biasanya 5–10 mm kenalan di atas). Kelajuan kemudiannya dikurangkan secara automatik untuk pembentukan yang selamat dan terkawal.
- Membentuk strok: Mati atas terus ke bawah pada kelajuan lentur, menghubungi helaian dan memaksanya ke dalam bukaan mati-V. Bahan mengalir secara plastis di garisan selekoh, mengambil sudut yang dibentuk oleh geometri acuan dan kedalaman penembusan ram.
- Pampasan springback: Sistem CNC memajukan ram ke kedalaman lebih besar sedikit daripada sudut sasaran nominal (lebih-lentur), supaya selepas ram ditarik balik dan helaian spring kembali elastik, sudut akhir sama dengan sasaran. Lentur berlebihan yang diperlukan adalah bergantung kepada bahan—biasanya 1°–8° untuk keluli lembaran biasa.
- Pukulan pukulan: Die atas ditarik balik ke rumah atau kedudukan selamatnya. Helaian yang terbentuk boleh diubah kedudukannya untuk selekoh seterusnya, atau dialih keluar jika program selesai.
Untuk brek tekan CNC, kitaran penuh—kedudukan, lenturan dan penarikan balik—untuk satu selekoh mengambil masa 3–10 saat bergantung pada ketebalan kepingan dan saiz mesin. Panel kepungan berbilang lentur dengan 6 selekoh biasanya boleh dilengkapkan 60–120 saat jumlah.
Kaedah Mesin Lentur Tekan: Lenturan Udara, Bottoming dan Syiling
Tiga utama Mesin Lentur Tekan kaedah berbeza dalam tahap di mana helaian menyentuh acuan, menghasilkan pertukaran yang berbeza antara ketepatan, springback dan daya perkakas:
Lenturan Udara
Pukulan menekan helaian ke dalam bukaan cetakan V tetapi tidak menyentuh dinding atau bahagian bawah. Sudut lentur ditentukan oleh kedalaman penembusan ram, bukan sudut die. Lenturan udara memerlukan paling kurang membentuk daya (kira-kira 25–30% daripada daya dasar untuk bahan dan ketebalan yang sama), membolehkan set dadu tunggal menghasilkan pelbagai sudut berbeza, dan merupakan kaedah dominan pada brek tekan CNC. Pertukaran adalah sensitiviti yang lebih besar kepada ketebalan bahan dan variasi kekuatan hasil, yang memerlukan kemas kini pampasan springback yang kerap.
Bottoming (Bengkok Bawah)
Pukulan memacu helaian sepenuhnya pada dinding sisi die, menjadikan bahan bersentuhan penuh dengan sudut V-die. Ini mengunci sudut lentur pada geometri acuan, mengurangkan variasi springback kepada kurang daripada ±0.5° —lebih konsisten daripada lenturan udara. Bottoming memerlukan 3–5× lebih daya daripada lenturan udara untuk bahagian yang sama, dan setiap sudut mati hanya boleh menghasilkan satu sudut lentur.
syiling
Kaedah daya tertinggi: penebuk memampatkan bahan pada garisan selekoh ke titik di mana ubah bentuk plastik berlaku melalui ketebalan penuh, pada asasnya "mencipta" geometri lentur ke dalam bahan. Springback hampir dihapuskan, menghasilkan ketepatan sudut ±0.25° atau lebih baik. Syiling memerlukan 5–30× daya lenturan udara dan dikhaskan untuk komponen ketepatan yang memerlukan had terima sudut yang paling ketat, seperti penutup ketepatan dan bebibir pendakap aeroangkasa.
| Kaedah | Daya Relatif Diperlukan | Ketepatan Sudut | Fleksibiliti Mati |
|---|---|---|---|
| Lenturan udara | 1× (asas) | ±1–2° | Berbilang sudut setiap set die |
| Bottoming | 3–5× | ±0.5° | Satu sudut setiap die |
| syiling | 5–30× | ±0.25° | Satu sudut setiap die, premium tooling |
Kelebihan Utama Mesin Lentur Akhbar
Serbaguna Merentas Saiz Bahagian dan Geometri
Brek tekan CNC tunggal boleh menghasilkan bahagian daripada kurungan ketepatan kecil (100 mm × 50 mm) kepada panel kepungan besar (3,000 mm × 1,500 mm) dengan menggabungkan set penebuk dan mati yang berbeza dalam pemegang alat. Dengan sistem mati tersegmen, a brek tekan 3 meter tunggal boleh mengendalikan lebar kepingan dari 100 mm hingga 3,000 mm tanpa meletakkan semula perkakas.
Keupayaan Pengeluaran Volume Tinggi
Dengan kawalan CNC, pemacu servo-elektrik, dan kedudukan tolok belakang automatik, brek tekan moden melaksanakan kitaran lentur dalam 3–5 saat setiap selekoh pada ketebalan kepingan standard (1–4 mm), menyokong kadar keluaran sebanyak 400–800 selekoh sejam untuk pengeluaran berulang yang mudah. Pengendalian bahan automatik (pemuatan/pemunggahan robot) menghilangkan masa pengendalian pengendali antara selekoh, seterusnya meningkatkan daya pemprosesan.
Bahan yang Luas dan Julat Ketebalan
Mesin Lentur Tekan boleh digunakan dari kepingan nipis ( 0.5 mm keluli tahan karat untuk penutup ketepatan) ke plat berat ( 100 mm keluli karbon untuk rangka kapal dan kapal tekanan), dengan syarat tonase akhbar sepadan dengan keperluan pembentukan. Skala daya membentuk lebih kurang dengan kekuatan tegangan bahan × ketebalan² × panjang lentur, jadi bahan yang lebih tebal dan kuat memerlukan tekanan yang lebih besar secara berkadar.
Ketepatan dan Kebolehulangan CNC
Brek tekan CNC hidraulik atau servo-elektrik gelung tertutup mencapai kebolehulangan kedudukan ram ±0.01 mm , menterjemah kepada kebolehulangan sudut bagi ±0.1° pada ketebalan kepingan standard. Ditambah dengan sistem pengukuran sudut masa nyata (cth., penderia optik dalam kawasan cetakan), mesin ini boleh membetulkan sendiri untuk variasi bahan pada pertengahan pengeluaran, mengekalkan sudut yang konsisten merentas kumpulan penuh tanpa pelarasan operator.
Aplikasi Industri Mesin Lentur Akhbar
Fabrikasi dan Penutup Logam Lembaran
Panel kawalan elektrik, penutup rak pelayan, bahagian saluran HVAC dan penutup mesin adalah antara aplikasi Mesin Lentur Tekan yang paling biasa. Saiz kelompok terdiri daripada 1 keping (fabrikasi tersuai) hingga 10,000 keping (pengeluaran OEM) , menunjukkan fleksibiliti Press Bending Machine merentasi kedua-dua kedai kerja dan persekitaran pengeluaran.
Bahagian Struktur Automotif
Kurungan tetulang badan, bebibir rasuk membujur dan kurungan sokongan ampaian dibengkokkan tekan daripada kosong keluli berkekuatan tinggi (AHSS) lanjutan. Daya lentur daripada 500–2,000 tan diperlukan untuk bahagian AHSS tebal; brek tekan servo-hidraulik khusus dengan pemahkotaan aktif (mengimbangi pesongan bingkai) memastikan sudut lentur yang konsisten merentasi lebar bahagian penuh.
Pembinaan dan Infrastruktur
Brek penekan format besar digunakan untuk membentuk plat keluli struktur menjadi rasuk kotak, bahagian paip dan profil tersuai untuk jambatan, bangunan perindustrian dan struktur luar pesisir. Lenturan plat sehingga 50 mm tebal dan 12 meter panjang boleh dicapai pada brek tekan tugas berat dengan konfigurasi tandem atau tekan tiga kali.
Komponen Ketepatan
Kurungan aeroangkasa, bingkai peralatan perubatan dan perumah instrumen saintifik ketepatan memerlukan had terima sudut yang ketat (±0.25°–0.5°) yang boleh dicapai melalui dasar atau syiling dalam brek tekan CNC. Pengaturcaraan luar talian daripada model CAD dan pengurusan perpustakaan die digital mengurangkan masa persediaan artikel pertama kepada bawah 20 minit untuk bahagian berbilang lentur yang kompleks.
Soalan Lazim Mengenai Mesin Lentur Akhbar
Bagaimanakah cara saya mengira tan tekan yang diperlukan untuk operasi lenturan?
Formula standard untuk daya lentur udara ialah: F = (1.42 × Rm × t² × L) / V , di mana F ialah daya dalam kN, Rm ialah kekuatan tegangan bahan (N/mm²), t ialah ketebalan kepingan (mm), L ialah panjang lentur (mm), dan V ialah lebar bukaan mati-V (mm). Contohnya, membengkokkan kepingan keluli S235 setebal 2 mm (Rm = 360 N/mm²) selebar 1,000 mm dalam acuan 8V (V = 8t = 16 mm) memerlukan kira-kira 640 kN (64 tan). Kalkulator daya lentur dalam talian yang disediakan oleh pembekal perkakas memudahkan pengiraan ini untuk kegunaan pengeluaran harian.
Apakah yang menyebabkan bahagian yang bengkok mempunyai sudut yang berbeza di tengah berbanding hujungnya?
Ini disebabkan oleh pesongan rangka mesin (kesan pemahkotaan): apabila daya lentur dikenakan, rasuk tekan membelok ke atas di tengahnya, menghasilkan daya pembentukan yang kurang di tengah bahagian berbanding di hujungnya. Ini menghasilkan sudut yang lebih besar (lebih terbuka) di tengah. Penyelesaiannya ialah pemahkotaan hidraulik (secara aktif menundukkan rasuk bawah ke atas) atau pemahkotaan baji mekanikal , yang mengimbangi pesongan dan memastikan sudut lenturan seragam sepanjang panjang lenturan penuh.
Berapakah panjang bebibir minimum untuk Mesin Lentur Tekan?
Panjang bebibir minimum (lebih pendek daripada dua kaki bahagian bengkok) ditentukan oleh lebar bukaan mati V: bebibir minimum mestilah sekurang-kurangnya 0.7 × Pembukaan V untuk mengelakkan helaian daripada tergelincir ke dalam acuan. Untuk acuan 8V standard dengan bukaan V 8-mm (untuk helaian 1 mm), bebibir minimum ialah lebih kurang 5.6 mm. Menggunakan V-die yang lebih kecil membolehkan bebibir yang lebih pendek tetapi memerlukan lebih banyak daya pembentukan.
Berapa kerap alat brek tekan (tebuk dan mati) perlu diganti?
Penebuk dan acuan keluli alat yang dikeraskan digunakan untuk lenturan keluli karbon standard biasanya tahan lama 500,000–2,000,000 lenturan lentur sebelum kehausan jejari menjadi cukup ketara untuk menjejaskan kualiti bahagian. Keluli tahan karat dan bahan AHSS menyebabkan kehausan perkakas yang lebih cepat disebabkan kekasaran yang lebih tinggi; perkakas berhujung karbida atau bersalut boleh memanjangkan hayat perkhidmatan dengan 3–5× dalam aplikasi ini. Pembersihan dan pelinciran tetap permukaan sentuhan perkakas ialah langkah penyelenggaraan yang paling kos efektif.
