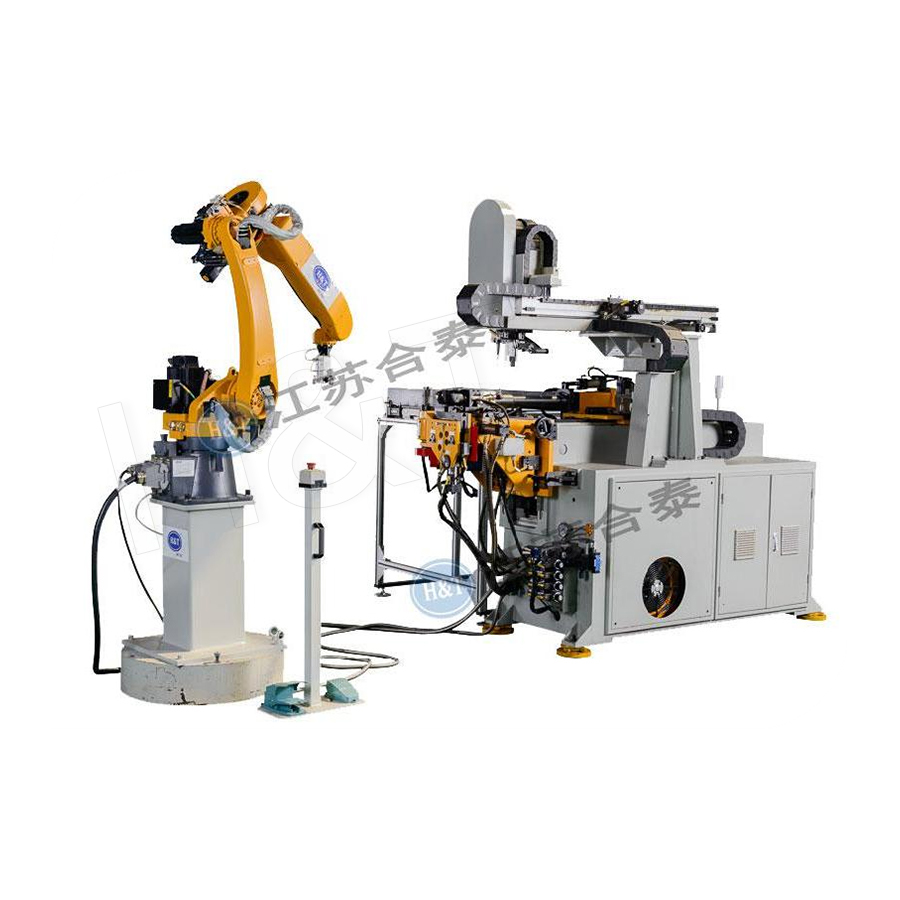

Lenturan tiub robot merujuk kepada penyepaduan mendalam satu atau lebih robot perindustrian dengan mesin lentur tiub CNC untuk membentuk sistem automatik sepenuhnya yang mampu melaksanakan kitaran pengeluaran lenturan tiub lengkap—memberi makan, mencengkam, meletakkan kedudukan, mengapit, membongkok, mencengkam semula untuk meletakkan semula dan memunggah—dengan campur tangan operator yang minimum atau sifar. Robot mengendalikan semua pergerakan bahan dan fungsi kedudukan manakala mesin lentur melaksanakan urutan lenturan yang diprogramkan di bawah kawalan CNC.
Penyepaduan ini mengubah sel lentur separa automatik konvensional (di mana pengendali memuatkan, meletakkan dan mengeluarkan setiap tiub secara manual) kepada sistem pengeluaran lampu padam atau hampir padam. Sel lentur tiub robot memproses tiub dengan pelbagai diameter, ketebalan dinding, jejari lentur dan geometri 3D yang kompleks melalui robot yang fleksibel. gerakan 6 paksi —melaraskan kedudukan cengkaman, orientasi, dan daya pengapit untuk setiap spesifikasi tiub secara automatik, tanpa memerlukan perkakas semula mekanikal sistem pemunggahan/pemunggahan.
Bagaimana Sel Lentur Tiub Robot Berfungsi
Sel lentur tiub robot menyepadukan berbilang sistem yang berkomunikasi melalui pengawal sel pusat, menyelaraskan semua operasi dalam kitaran pengeluaran yang disegerakkan:
- Majalah tabung dan pembentangan: Tiub lurus disimpan dalam majalah atau pemuat berkas. Mekanisme pemisahan tiub (bergetar, penggelek atau dipacu servo) membentangkan satu tiub pada satu masa ke kedudukan pengambilan robot, dengan orientasi sejajar dengan arah pendekatan robot.
- Pengambilan robot dan kedudukan awal: Alatan hujung lengan (EOAT) robot—pencengkam tersuai yang direka untuk julat diameter tiub—memilih tiub daripada majalah dan membawanya ke chuck atau pengapit mesin lentur. Robot meletakkan tiub dengan kedalaman sisipan yang diprogramkan dan orientasi sudut untuk selekoh pertama.
- Pengapit mesin lentur dan lenturan pertama: Die pengapit mesin lentur ditutup pada tiub. Robot boleh melepaskan cengkamannya (jika mesin lentur mempunyai gerabak bersepadu) atau mengekalkan pegangan yang diselaraskan. Mesin lentur CNC melaksanakan selekoh pertama dengan sudut, kelajuan dan kedudukan mandrel yang dikawal servo yang tepat.
- Mencengkam semula untuk selekoh berikutnya: Selepas selekoh pertama, robot itu menggenggam semula tiub pada kedudukan yang betul untuk panjang suapan selekoh seterusnya dan sudut putaran. Urutan cengkaman semula ini—yang merupakan cabaran penyelarasan paling kompleks dalam lenturan tiub robot—diprogramkan terlebih dahulu dengan laluan yang disemak perlanggaran untuk setiap peralihan selekoh dalam setiap program bahagian.
- Penyiapan dan pemunggahan: Selepas selekoh terakhir, robot membawa tiub siap ke tolok pemeriksaan, penghantar, lekapan susun atau stesen pemprosesan hiliran (pembentukan akhir, penandaan atau pemasangan). Pengawal sel segera memulakan kitaran seterusnya apabila robot kembali ke majalah.
Kelebihan Utama Lenturan Tiub Robot
Peningkatan Throughput Dramatik
A lenturan tiub robot sel beroperasi secara berterusan merentasi 24 jam sehari, 7 hari seminggu dengan hanya berhenti sebentar untuk mengisi semula majalah dan penyelenggaraan berkala. Berbanding dengan mesin lentur yang dikendalikan secara manual yang beroperasi satu syif 8 jam, sel robot boleh mencapainya 2.5–3× lebih bahagian setiap minggu kalendar daripada mesin lentur yang sama—pertambahan produktiviti yang biasanya mewajarkan penyepaduan robot dalam tempoh 12–24 bulan pada pengeluaran automotif volum sederhana.
Kualiti Bahagian Konsisten dan Kebolehkesanan
Pemuatan manual memperkenalkan variasi tiub-ke-tiub dalam kedalaman sisipan dan orientasi sudut yang menyumbang kepada serakan dimensi di bahagian siap. Pemuatan robot menghapuskan sumber variasi ini, mencapai kebolehulangan sisipan ±0.2 mm dan ±0.05° —meningkatkan keupayaan proses (Cpk) bagi dimensi selekoh kritikal dengan lazimnya 0.3–0.5 mata Cpk berbanding dengan operasi manual. Data pengeluaran setiap bahagian (laluan robot yang digunakan, parameter lentur, masa kitaran) dilog secara automatik terhadap nombor siri bahagian untuk kebolehkesanan penuh.
Pengeluaran Pelbagai Produk yang Fleksibel
Pergerakan 6 paksi robot dan EOAT boleh diprogramkan membolehkannya mengendalikan tiub dengan diameter, panjang dan ketebalan dinding yang berbeza tanpa perkakas semula mekanikal sistem pemuatan. Bertukar antara atur cara bahagian hanya memerlukan pemilihan resipi perisian—robot, mesin lentur dan pengawal sel semuanya memuatkan parameter yang betul secara serentak. Dengan sistem EOAT perubahan pantas (penukar alat automatik pada pergelangan tangan robot), perubahan diameter selesai dalam masa kurang dari 2 minit .
Pemprosesan Selari Pelbagai Acuan
Robot tunggal boleh menyediakan berbilang mesin lentur secara serentak—sebuah seni bina sel yang mana robot memuatkan Mesin 1 semasa Mesin 2 membongkok, kemudian dipindahkan ke Mesin 2 manakala Mesin 1 membengkok. Pendekatan perkongsian mesin ini boleh meningkatkan output sel keseluruhan dengan 30–50% ke atas sel robot mesin tunggal, dan mengurangkan masa melahu robot (tempoh apabila robot menunggu mesin untuk melengkapkan kitaran lenturnya) kepada hampir sifar.
Lenturan Tiub Robot lwn. Lenturan Manual dan Automatik CNC
| Faktor | Lenturan Tiub Robot | Bender Suapan Auto CNC | Bender CNC Manual |
|---|---|---|---|
| Waktu operasi/hari | Sehingga 24 jam | Sehingga 24 jam | 8–16 jam (berganti) |
| Fleksibiliti campuran produk | Tinggi (robot 6 paksi) | Sederhana (paksi suapan tetap) | Tinggi (operator menyesuaikan diri) |
| Ketekalan dimensi bahagian ke bahagian | Tertinggi | tinggi | Sederhana |
| Servis berbilang mesin | Ya (1 robot: 2–3 mesin) | Tidak | Ya (1 operator: 2 mesin) |
| Kos pelaburan | tinggiest | Sederhana | Terendah |
| Bayaran balik ROI (biasa) | 12–24 bulan | 6–18 bulan | serta merta |
Reka Bentuk Alat Hujung Lengan (EOAT) untuk Lenturan Tiub
Perkakas hujung lengan robot adalah salah satu keputusan kejuruteraan yang paling kritikal dalam sel lentur tiub robot. EOAT mesti mencengkam tiub dengan selamat pada berbilang kedudukan sepanjang kitaran lenturan, menampung semua diameter tiub dalam campuran produk, dan menahan daya yang dijana semasa lenturan tanpa membenarkan gelinciran tiub:
- Penggenggam blok V dengan rahang selari: Reka bentuk yang paling biasa untuk pengendalian tiub bulat. Dua blok V (dipadankan dengan tiub OD) ditutup pada tiub dari sisi bertentangan. Daya cengkaman dikawal servo untuk mengelakkan tanda permukaan pada tiub yang digilap atau bersalut sambil mengekalkan pegangan yang selamat semasa pemindahan.
- EOAT pergelangan tangan berputar: Untuk tiub yang memerlukan putaran (penyusunan semula paksi B) di antara selekoh, modul pergelangan tangan berputar pada EOAT membolehkan robot memutarkan tiub pada paksi membujurnya secara bebas daripada paksi pergelangan tangan robot—meningkatkan fleksibiliti pengaturcaraan dan mengurangkan kerumitan laluan untuk bahagian 3D yang kompleks.
- Sistem EOAT yang cepat berubah: Penukar alat automatik dipasang pada pergelangan tangan robot, membolehkan ia memilih daripada 2–5 pencengkam pra-peringkat dengan saiz berbeza dalam sel. Sistem ini membolehkan robot mengendalikan tiub daripada Ø10 mm hingga Ø76 mm dalam sel tunggal tanpa perubahan EOAT manual antara nombor bahagian.
- Penderiaan daya/torsi: Penderia daya tork 6 paksi antara pergelangan tangan robot dan EOAT mengesan daya sentuhan yang tidak dijangka semasa pemasukan tiub, menghalang kerosakan alatan dan mencetuskan hentian selamat jika tiub tidak dibentangkan dengan betul atau jika sisihan kedudukan berlaku.
Aplikasi Industri Lenturan Tiub Robot
Barisan Pengeluaran Peringkat-1 Automotif
Lenturan tiub robot sel ialah peralatan standard di pembekal Tier-1 automotif yang menghasilkan saluran brek, rel bahan api, sistem ekzos dan saluran penyejuk penyaman udara. Sel tipikal menghasilkan 800–1,500 pemasangan tiub setiap syif geometri tiub 3D yang kompleks, dengan pemeriksaan dalam proses automatik disepadukan ke dalam laluan pemunggahan robot untuk mencapai 100% pemeriksaan dimensi setiap bahagian sebelum ia memasuki penimbal penghantaran.
Komponen Aeroangkasa dan Pertahanan
Talian hidraulik pesawat, tiub sistem bahan api dan komponen sistem pneumatik dihasilkan dalam sel lentur robot di mana gabungan kedudukan yang konsisten, pengelogan parameter digital penuh dan penyepaduan dengan pemeriksaan CMM mencipta rekod kualiti patuh AS9100 yang diperlukan untuk komponen kritikal penerbangan. Keupayaan robot untuk mengendalikan tiub titanium yang rapuh dengan gerakan terkawal, bebas getaran amat berharga dalam aplikasi aeroangkasa.
HVAC dan Sistem Penyejukan
Talian penyejuk tembaga untuk sistem penghawa dingin, bentuk tiub penyepit rambut untuk gegelung penyejat dan pemeluwap, dan pemasangan manifold dihasilkan pada sel lentur tiub robot yang disepadukan dengan stesen pembentuk akhir dan ujian kebocoran. Robot ini membolehkan pengeluaran berbilang produk berterusan merentas saiz talian penyejuk dari Ø6 mm hingga Ø28 mm pada sel tunggal, menyokong pelbagai jenis produk OEM peralatan HVAC.
Soalan Lazim Mengenai Lenturan Tiub Robot
Apakah jumlah pengeluaran yang membenarkan pelaburan lenturan tiub robot?
Pelaburan sel robot biasanya wajar pada jumlah pengeluaran tahunan sebanyak 100,000 atau lebih pemasangan tiub setahun bagi setiap bahagian keluarga , atau apabila gabungan volum, kerumitan bahagian dan keperluan kualiti mencipta kelebihan kos setiap bahagian berbanding lenturan manual. Keluarga talian brek automotif (berbilang varian berkongsi sel robot dan mesin lentur yang sama) selalunya diagregatkan kepada 300,000–800,000 pemasangan setahun bagi setiap sel, memberikan ROI yang kukuh dalam 12–18 bulan .
Bagaimanakah gerakan mencengkam semula robot diprogramkan untuk tiub 3D yang kompleks?
Laluan cengkaman semula diprogramkan di luar talian menggunakan perisian simulasi yang memodelkan robot, mesin lentur, tiub dalam keadaan bengkok semasa dan semua alatan. Perisian ini menjana laluan robot bebas perlanggaran untuk setiap peralihan cengkaman semula dan mensimulasikan kitaran lenturan penuh pada kelajuan pengeluaran untuk mengesahkan tiada gangguan berlaku. Pengesahan laluan akhir dilakukan pada sel fizikal dengan percubaan kelajuan perlahan sebelum keluaran pengeluaran. Setiap program bahagian menyimpan laluan robot lengkapnya, parameter lenturan dan rekod simulasi sebagai pakej digital yang dipautkan.
Apakah yang berlaku apabila sel robot menghadapi kecacatan atau kesesakan tiub?
Sel lentur robot moden menggabungkan pelbagai lapisan pengesanan kerosakan: pengesan daya tork pada pergelangan tangan robot mengesan rintangan yang tidak dijangka semasa pemasukan tiub; sistem penglihatan pada majalah mengesahkan pemisahan dan orientasi tiub yang betul sebelum pengambilan; dan mesin lentur memantau arus servo untuk daya lentur yang tidak normal (menunjukkan kecacatan tiub atau jem mandrel). Pada pengesanan kerosakan, sel melakukan hentian selamat, merekodkan peristiwa kerosakan dengan data cap masa dan penderia, dan menghantar amaran kepada pengendali untuk campur tangan. Prosedur pemulihan kerosakan yang jelas yang diprogramkan ke dalam pengawal sel meminimumkan masa mula semula seperti biasa 2–5 minit untuk jenis kesalahan biasa.
