Siri Memotong & Chamfering Tiub Supplier

The Siri Memotong & Chamfering Tiub ialah penyelesaian pembuatan pintar bersepadu yang menggabungkan pemotongan tiub berketepatan tinggi dengan chamfering tepi automatik (serong dan deburring) dalam aliran kerja yang berterusan dan disegerakkan. Siri ini biasanya terdiri daripada tiga modul teras: a gergaji bulat servo sepenuhnya untuk pemotongan bebas burr, a mesin chamfering untuk pemprosesan muka akhir, dan pengawal barisan pengeluaran automatik yang menyusun dan menghubungkan kedua-dua operasi.

Sistem ini secara langsung menangani titik kesakitan pemotongan manual tradisional—termasuk sudut potong yang tidak konsisten, burr yang berlebihan, bahaya keselamatan daripada bilah berputar dan output setiap jam yang rendah—dengan menyampaikan hasil yang boleh berulang dan berkualiti tinggi pada kadar pemprosesan yang tidak dapat dipadankan oleh kaedah manual. Ia digunakan secara meluas dalam pembuatan jentera, komponen automotif, infrastruktur pengangkutan rel, dan struktur keluli pembinaan.

Bagaimana Proses Memotong dan Memotong Berfungsi

Peringkat 1 – Pemberian Tiub dan Kedudukan

Tiub mentah—biasanya sepanjang 3–12 meter—dimuatkan pada penghantar suapan atau meja penggelek. Pengangkut suapan dipacu servo mencengkam tiub dan memajukannya ke kedudukan potong yang diprogramkan dengan ketepatan panjang ±0.2 mm . Untuk pengeluaran campuran tinggi, sistem kawalan membaca data senarai potong daripada sistem pengurusan pengeluaran pusat dan secara automatik melaraskan panjang suapan antara pesanan.

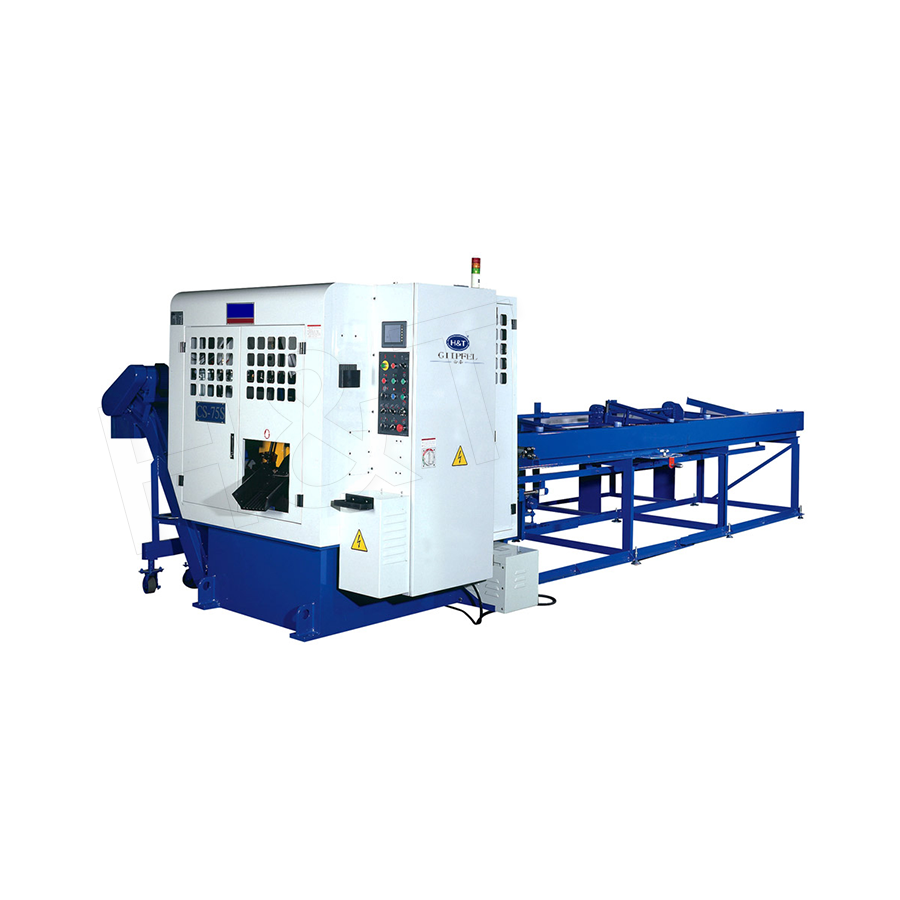

Peringkat 2 – Pemotongan Gergaji Pekeliling Servo Penuh

Unit gergaji bulat menggunakan paksi suapan terkawal servo untuk memajukan bilah ke dalam tiub pada kadar suapan optimum yang dipadankan dengan ketebalan dan bahan dinding tiub. Ciri teknikal utama termasuk:

• Kawalan kelajuan bilah: Kelajuan gelendong boleh ubah (biasanya 1,500–4,500 RPM) dipilih secara automatik berdasarkan gred bahan (keluli karbon, keluli tahan karat, aluminium) untuk memaksimumkan hayat bilah dan kualiti pemotongan.
• Serenjang muka potong: Kawalan servo mengekalkan kepersegian muka potong ke dalam 0.1° , menghapuskan sisihan sudut biasa dalam sistem gergaji manual atau pneumatik.
• Ubah bentuk minimum: Proses menggergaji sejuk tidak menghasilkan zon terjejas haba (HAZ) dan ubah bentuk hujung tiub yang boleh diabaikan, mengekalkan sifat mekanikal bahan dan keadaan permukaan pada muka yang dipotong.
• Pembentukan cip pendek: Geometri bilah yang betul dan kadar suapan menghasilkan cip yang pendek dan boleh diurus berbanding lingkaran yang panjang, mengurangkan kekusutan cip dan keperluan untuk pembersihan cip yang kerap.

Peringkat 3 – Pemindahan Automatik ke Chamfering

Tiub potong dipindahkan secara automatik—melalui penghantar yang dipacu servo, penolak bahagian, atau pick-and-place robotik—ke stesen chamfering. Ini menghapuskan pengendalian manual antara kedua-dua operasi dan memastikan tiub potong mengekalkan orientasi yang betul untuk proses chamfering.

Peringkat 4 – Chamfering dan Deburring

Mesin chamfering memproses satu atau kedua-dua hujung tiub secara serentak (double-end chamfering). Alat chamfering berbilang bilah berputar atau pemotong sisipan karbida menghasilkan serong bersudut tepat (biasanya 30°, 45° atau sudut tersuai ), mengeluarkan burr daripada lubang tiub dan diameter luar, dan menggabungkan peralihan antara muka potong dan dinding tiub. Lebar muka dan sudut chamfer boleh diprogramkan dan boleh diulang ±0.05 mm dan ±0.5° masing-masing.

Kelebihan Prestasi Berbanding Kaedah Tradisional

Bahan Berkenaan dan Spesifikasi Tiub

The Siri Memotong & Chamfering Tiub direka bentuk untuk mengendalikan pelbagai jenis bahan logam dan geometri tiub. Memadankan parameter mesin dengan sifat bahan adalah penting untuk mengoptimumkan hayat alat dan kualiti pemotongan:

• Keluli karbon dan keluli aloi (sehingga 1,000 N/mm²): Substrat yang paling biasa. Bilah gergaji bulat berhujung karbida standard memberikan hayat alat yang sangat baik, biasanya 5,000–15,000 keratan setiap bilah pada tiub dinding nipis.
• Keluli tahan karat (304, 316, 2205 dupleks): Memerlukan kelajuan pemotongan yang lebih rendah dan salutan bilah karbida gred tinggi (TiAlN) untuk menguruskan pengerasan kerja. Cecair pemotongan dengan bahan tambahan bebas sulfur disyorkan untuk mengelakkan pencemaran muka yang dipotong.
• Aloi aluminium: Kelajuan pemotongan tinggi (sehingga 4,500 RPM) dan geometri bilah yang digilap menghalang tepi terbina. Pembersihan cip adalah lebih kritikal kerana kecenderungan aluminium untuk berlumur.
• Tembaga dan loyang: Bahan lembut dipotong dengan mudah tetapi memerlukan bilah tajam dan pengurusan cip khusus untuk mengelakkan kimpalan semula cip pada muka yang dipotong.

Julat kapasiti mesin biasa: diameter luar dari Ø10 mm hingga Ø220 mm , ketebalan dinding dari 0.5 mm hingga 20 mm, dan panjang potongan dari 50 mm hingga 6,000 mm setiap keping, bergantung pada konfigurasi mesin.

Aplikasi Industri

Komponen Ekzos dan Casis Automotif

Paip ekzos, anggota silang casis dan tiub penggantungan memerlukan panjang potong yang tepat dan hujung bebas burr untuk memastikan pemasangan pemasangan yang betul dan kualiti sambungan kimpalan. Sokongan garis pemotongan dan chamfering automatik penghantaran tepat pada masanya bahagian tiub potong terus ke robot kimpalan pada talian pemasangan automotif, dengan kebolehkesanan kelompok direkodkan secara automatik.

Struktur Pengangkutan Rel

Tiub struktur yang digunakan dalam rangka kereta rel dan struktur sokongan trek mesti memenuhi toleransi dimensi yang ketat dan keperluan kualiti permukaan. Gergaji sejuk menghapuskan perubahan struktur mikro yang disebabkan oleh pemotongan kasar atau nyalaan, memelihara rintangan keletihan tiub keluli berkekuatan tinggi yang digunakan dalam aplikasi rel kritikal keselamatan.

Pemasangan Tiub Hidraulik dan Pneumatik

Talian hidraulik bertekanan tinggi memerlukan hujung potongan persegi yang sempurna dan bebas burr untuk memastikan sambungan pemasangan ferrule atau mampatan bebas kebocoran. Satu burr atau sisihan sudut pada muka potong boleh menyebabkan kegagalan meterai di bawah tekanan, yang membawa kepada kegagalan medan yang mahal. Keupayaan siri ini untuk mengekalkan keluasan potongan muka 0.1° menjadikannya pilihan standard untuk fabrikasi tiub hidraulik.

Pembinaan dan Kerja Keluli Struktur

Bahagian berongga struktur untuk bingkai bangunan, jambatan, dan kemudahan industri dihasilkan dalam jumlah besar dengan panjang potongan yang berbeza-beza. Barisan pengeluaran automatik dengan keupayaan senarai potong boleh atur cara boleh dilaksanakan berbilang panjang berbeza dalam satu syif tanpa berhenti untuk pengukuran manual atau penandaan, memaksimumkan masa operasi.

Kawalan CNC dan Integrasi Pengurusan Pengeluaran

Pengawal automasi yang memautkan modul pemotongan dan chamfering menyediakan lebih daripada penjujukan mudah—ia bertindak sebagai hab pengurusan pengeluaran:

• Import senarai potong: Pesanan pengeluaran diimport daripada sistem ERP/MES sebagai fail senarai potong (CSV atau XML), dan mesin secara automatik mengurutkan pemotongan untuk meminimumkan potongan yang tinggal dan memaksimumkan hasil bahan.
• Penjejakan hayat alat: Pengawal memantau masa pemotongan dan kiraan pemotongan bilah terkumpul, memaklumkan pengendali tentang perubahan bilah yang dirancang sebelum haus menyebabkan kemerosotan kualiti—menghalang pengeluaran di luar toleransi.
• Pelaporan pengeluaran: Laporan pengeluaran anjakan (potongan kepingan, jumlah panjang diproses, peristiwa masa henti, perubahan bilah) dijana secara automatik dan boleh dieksport ke sistem pengurusan kualiti.
• Diagnostik jauh: Kesambungan Ethernet membolehkan akses jauh kepada status mesin, log penggera dan tetapan parameter, membolehkan penyelesaian masalah yang lebih pantas oleh pasukan sokongan teknikal tanpa lawatan di tapak.

Soalan Lazim Mengenai Siri Pemotongan & Chamfering Tiub

Apakah perbezaan antara potongan gergaji bulat dan potongan gergaji jalur untuk tiub?

Pemotongan gergaji bulat menawarkan kelajuan yang lebih tinggi dengan ketara dan kualiti muka potong untuk aplikasi tiub. Gergaji bulat boleh melengkapkan pemotongan pada tiub keluli karbon Ø50 mm masuk 3–8 saat , berbanding 30–90 saat untuk gergaji jalur. Gergaji bulat juga menghasilkan lebar kerf yang lebih sempit (1.5–3 mm berbanding 2–4 mm untuk gergaji jalur), mengurangkan sisa bahan. Gergaji jalur, bagaimanapun, adalah lebih sesuai untuk memotong bahagian dinding tebal berdiameter sangat besar di mana saiz bilah bulat menjadi tidak praktikal.

Bolehkah mesin chamfering mengendalikan kedua-dua OD dan ID chamfers secara serentak?

ya. Alat chamfering gabungan moden memproses serong diameter luar, serong diameter dalam, dan muka serentak dalam satu operasi terjun, biasanya melengkapkan kedua-dua hujung tiub dalam Jumlah 8–15 saat . Ini penting untuk aplikasi penyediaan kimpalan di mana kedua-dua talang OD (untuk alur kimpal) dan penyahburitan ID (untuk kebersihan aliran) mesti dilengkapkan.

Berapa cepat talian boleh dikonfigurasikan semula untuk diameter tiub yang berbeza?

Dengan sistem pengapit dan panduan perubahan pantas, penukaran diameter biasanya diperlukan 10–20 minit , termasuk penggantian chuck jaw dan pelarasan alat chamfering. Rel panduan boleh laras dikawal CNC pada sesetengah sistem membenarkan perubahan diameter dalam julat yang diprogramkan (cth., Ø20–Ø100 mm) dengan input parameter sahaja, tidak memerlukan perubahan alatan fizikal.

Apakah jangka hayat bilah biasa, dan bagaimanakah ia mempengaruhi kos setiap potong?

Untuk pisau gergaji bulat berhujung karbida Ø180 mm memotong Ø50 × 3 mm tiub keluli karbon, hayat bilah biasa ialah 8,000–15,000 potongan . Dengan kos bilah kira-kira $150–$300, kos boleh guna bagi setiap potong adalah di bawah $0.03—sebahagian kecil daripada kos buruh dan kualiti yang berkaitan dengan pemotongan manual dan deburring.
